ESP32 Röle Kontrol Kartı

Geliştiriliyor

ESP32 ile dört ayrı yükü açıp kapatan, her kanalı optokuplörle izole edilmiş röle kontrol kartı. Şematik tamamlandı, PCB çizimi sürüyor.

ESP32
Röle
Optokuplör
CH340C
Altium Designer

Proje

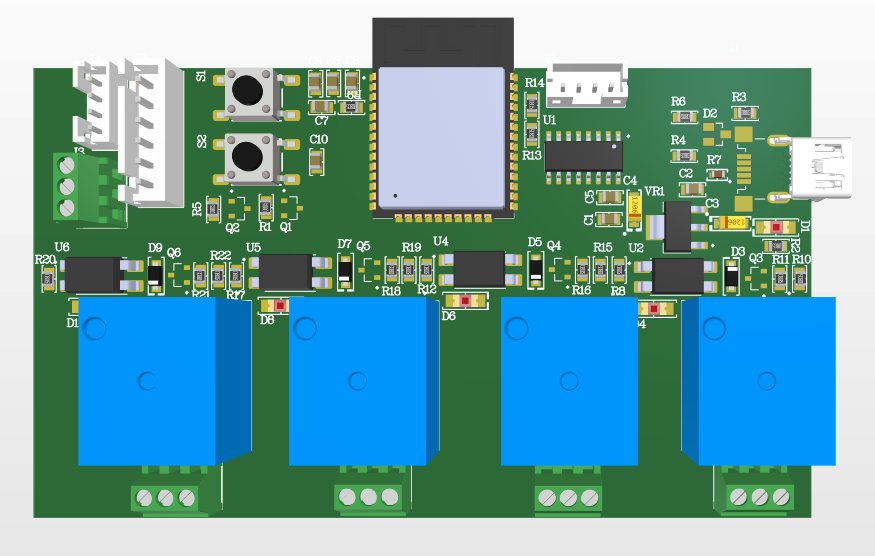

ESP32 röle kontrol kartının 3B taslak görünümü: üstte ESP32 modülü ve USB-C, altta dört mavi röle ve vidalı klemensler

ESP32 tabanlı, 4 kanallı bir röle kontrol kartı. Her kanal birbirinden bağımsız bir yükü açıp kapatabiliyor; ESP32'nin Wi-Fi ve Bluetooth özellikleri sayesinde kart uzaktan kontrol edilebilecek. Kartı USB-C üzerinden hem besleyip hem programlamak mümkün.

Devre

Ana kontrolcü: ESP32-WROOM-32E (16 MB flash)
Programlama: CH340C USB-seri dönüştürücü ve iki SS8050 transistörlü otomatik boot/reset devresi; kod yüklerken düğmeye basmaya gerek kalmıyor, yine de EN ve BOOT düğmeleri var
Koruma: USB veri hatlarında SM712 TVS diyotla ESD koruması
Güç: LM1117 ile 5 V'tan 3,3 V regülasyon ve güç LED'i
Her röle kanalında: ESP32'yi röle tarafından ayıran PC817 optokuplör, SS8050 transistörlü röle sürücüsü, 1N4007 serbest geçiş diyotu ve durum LED'i
Çıkışlar: her röle için COM / NC / NO uçlu vidalı klemens
Genişleme: UART, I2C (4,7 kΩ pull-up dirençli), SPI ve güç konnektörleri

Durum

Şematik Altium Designer'da tamamlandı (Ekim 2026, revizyon V1). Görseldeki 3B görünüm bileşen yerleşiminin taslağı; sıradaki adım PCB yollarının çizilmesi ve kartın üretimi.
